P5202A高壓差動式探棒

P5202A高壓差動式探棒

主要效能規格
頻寬高達 200 MHz
最高 6000 V 差動 (直流 + 峰值交流)
最高 2300 V 共模 (RMS)

主要特色
過範圍指示器
安全認證
切換式衰減
切換式頻寬限制

應用
浮接量測
交換式電源供應器設計
馬達驅動器設計
電子安定器設計
陰極射線管顯示設計
電源轉換器設計和服務
電源裝置評估

連接能力
BNC 介面 (P5200A 探棒)
TekVPI® 介面 (TMDP 和 THDP 系列探棒)
TekProbe® 介面 (P5202A、P5205A 和 P5210A 系列探棒)

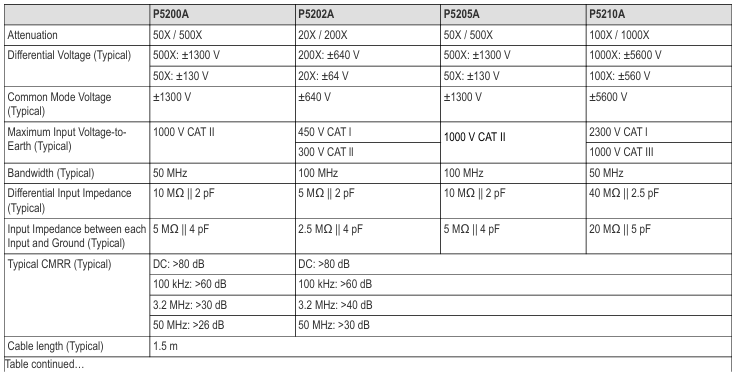

安全的高壓探棒解決方案
THDP0100 和 P5210A 具備 Tektronix 最大的差動動態範圍功能，最高可讓使用者安全量測 ±6000 V 的差動電壓。THDP0100 可支援高達 100 MHz 的頻寬，以及 1/1000 增益下高達 2500 V/ns 的扭轉率。這些探棒隨附兩種尺寸的鉤頭，並具備過範圍視覺和聽覺指示器，可在超過探棒的線性範圍時，警告使用者。

THDP0200 和 P5205A 為主動式差動探棒，可安全量測高達 ±1500 V 的差動電壓。探棒可有效執行 IGBT 線路中的量測工作，例如馬達驅動器和電源轉換器。THDP0200 可支援高達 200 MHz 的頻寬，以及 1/250 增益下高達 275 V/ns 的扭轉率。

TMDP0200 和 P5202A 專為差動需求高達 ±750 V 的中電壓應用所設計。這些探棒具備較低的衰減範圍，並提供更好的訊號雜訊比。

P5200A 可搭配任何示波器使用，並讓使用者在示波器已接地的情況下，安全量測浮動電路。P5200A 主動式差動探棒將浮動訊號轉換成低電壓接地參考的訊號，該訊號可輕易且安全地顯示在任何接地參考示波器上。

警告: 若要安全操作，請勿同時使用 P5200A 高壓差動式探棒與具浮動輸入 (獨立輸入) 的示波器，例如 Tektronix TPS2000 和 THS3000 系列示波器。P5200A 高壓差動式探棒需要使用具接地輸入的示波器或其他量測儀器。
連接能力選項
TMDP 和 THDP 系列探棒配備 TekVPI®介面，允許示波器與探棒彼此智慧通訊。按下探棒功能表按鈕，便會啟動示波器顯示器上的探棒控制功能表，可存取所有相關探棒設定和控制項。這些探棒專為在 TekVPI®示波器上運作所設計，無需使用 TPA-BNC 轉接器。

P52xxA 系列探棒配備 Tektronix TekProbe®介面，該介面可向示波器傳遞刻度資訊。可直接連接使用 TekProbe®介面設定的示波器，或搭配 1103 TekProbe®電源供應器使用，連接至任何示波器。
